11系列单排交叉滚柱式回转支承

作者：ZLYQX 浏览量：发布日期：2024-03-24

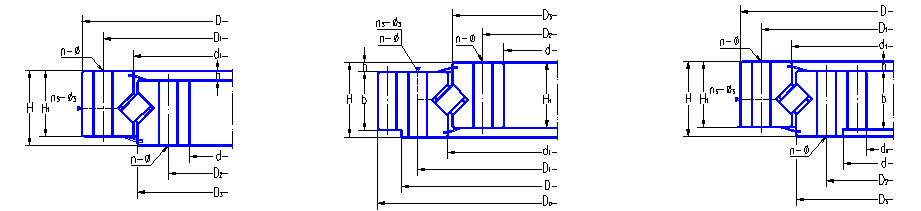

11系列单排交叉滚柱式回转支承

注：1、n1为润滑油孔数。油杯M10×1JB/T7940.1～JB/T7940.2。根据实际应用情况用户可指定油孔位置。

2、n-∅可改为螺纹孔，螺纹孔直径M，螺纹深度2M。

3、本样本中的规格为标准产品，内外径均为自由公差。若主机与转盘轴承有配合要求，请在合同或合同附件（如技术协议）中注明配合尺寸和精度。

4、表中所列为我公司常规产品，若有其他特殊要求，请与我公司联系。

轴承型号			外形尺寸			安装孔尺寸				结构尺寸						质量
Designations			Boundary dimensions			Bolt hole diameter				Structure dimensions						Mass
无齿式	外齿式	内齿式	D	d	H	D1	D2	n	φ	D3	d1	H1	h	n3	φ3
non-gear type	external gear type	internal gear type	mm			mm		n	mm	mm				n3	mm	kg
110·25·500·**	111·25·500·**	113·25·500·**	602	398	75	566	434	20	18	499	501	65	10	4	M10×1	80
110·25·500·**	112·25·500·**	114·25·500·**	602	398	75	566	434	20	18	499	501	65	10	4	M10×1	80
110·25·560·**	111·25·560·**	113·25·560·**	662	458	75	626	494	20	18	558.5	561.5	65	10	4	M10×1	90
110·25·560·**	112·25·560·**	114·25·560·**	662	458	75	626	494	20	18	558.5	561.5	65	10	4	M10×1	90
110·25·630·**	111·25·630·**	113·25·630·**	732	528	75	696	564	24	18	628.5	631.5	65	10	4	M10×1	100
110·25·630·**	112·25·630·**	114·25·630·**	732	528	75	696	564	24	18	628.5	631.5	65	10	4	M10×1	100
110·25·710·**	111·25·710·**	113·25·710·**	812	608	75	776	644	24	18	708.5	711.5	65	10	4	M10×1	110
110·25·710·**	112·25·710·**	114·25·710·**	812	608	75	776	644	24	18	708.5	711.5	65	10	4	M10×1	110
110·28·800·**	111·28·800·**	113·28·800·**	922	678	82	878	722	30	22	798.5	801.5	72	10	6	M10×1	170
110·28·800·**	112·28·800·**	114·28·800·**	922	678	82	878	722	30	22	798.5	801.5	72	10	6	M10×1	170
110·28·900·**	111·28·900·**	113·28·900·**	1022	778	82	978	822	30	22	898.5	901.5	72	10	6	M10×1	190
110·28·900·**	112·28·900·**	114·28·900·**	1022	778	82	978	822	30	22	898.5	901.5	72	10	6	M10×1	190
110·28·1000·**	111·28·1000·**	113·28·1000·**	1122	878	82	1078	922	36	22	998.5	1001.5	72	10	6	M10×1	210
110·28·1000·**	112·28·1000·**	114·28·1000·**	1122	878	82	1078	922	36	22	998.5	1001.5	72	10	6	M10×1	210
110·28·1120·**	111·28·1120·**	113·28·1120·**	1242	998	82	1198	1042	36	22	1118	1122	72	10	6	M10×1	230
110·28·1120·**	112·28·1120·**	114·28·1120·**	1242	998	82	1198	1042	36	22	1118	1122	72	10	6	M10×1	230
110·32·1250·**	111·32·1250·**	113·32·1250·**	1390	1110	91	1337	1163	40	26	1248	1252	81	10	6	M10×1	350
110·32·1250·**	112·32·1250·**	114·32·1250·**	1390	1110	91	1337	1163	40	26	1248	1252	81	10	6	M10×1	350
110·32·1400·**	111·32·1400·**	113·32·1400·**	1540	1260	91	1487	1313	40	26	1398	1402	81	10	6	M10×1	400
110·32·1400·**	112·32·1400·**	114·32·1400·**	1540	1260	91	1487	1313	40	26	1398	1402	81	10	6	M10×1	400
110·32·1600·**	111·32·1600·**	113·32·1600·**	1740	1460	91	1687	1513	45	26	1598	1602	81	10	8	M10×1	440
110·32·1600·**	112·32·1600·**	114·32·1600·**	1740	1460	91	1687	1513	45	26	1598	1602	81	10	8	M10×1	440
110·32·1800·**	111·32·1800·**	113·32·1800·**	1940	1660	91	1887	1713	45	26	1798	1802	81	10	8	M10×1	500
110·32·1800·**	112·32·1800·**	114·32·1800·**	1940	1660	91	1887	1713	45	26	1798	1802	81	10	8	M10×1	500
110·40·2000·**	111·40·2000·**	113·40·2000·**	2178	1825	112	2110	1891	48	33	1998	2002	100	12	8	M10×1	900
110·40·2000·**	112·40·2000·**	114·40·2000·**	2178	1825	112	2110	1891	48	33	1998	2002	100	12	8	M10×1	900
110·40·2240·**	111·40·2240·**	113·40·2240·**	2418	2065	112	2350	2131	48	33	2237.5	2242.5	100	12	8	M10×1	1000
110·40·2240·**	112·40·2240·**	114·40·2240·**	2418	2065	112	2350	2131	48	33	2237.5	2242.5	100	12	8	M10×1	1000
110·40·2500·**	111·40·2500·**	113·40·2500·**	2678	2325	112	2610	2391	56	33	2497.5	2502.5	100	12	8	M10×1	876
110·40·2500·**	112·40·2500·**	114·40·2500·**	2678	2325	112	2610	2391	56	33	2497.5	2502.5	100	12	8	M10×1	876
110·40·2800·**	111·40·2800·**	113·40·2800·**	2978	2625	112	2910	2691	56	33	2797.5	2802.5	100	12	8	M10×1	1250
110·40·2800·**	112·40·2800·**	114·40·2800·**	2978	2625	112	2910	2691	56	33	2797.5	2802.5	100	12	8	M10×1	1250
110·50·3150·**	111·50·3150·**	113·50·3150·**	3376	2922	134	3286	3014	56	45	3147.5	3152.5	122	12	8	M10×1	2150
110·50·3150·**	112·50·3150·**	114·50·3150·**	3376	2922	134	3286	3014	56	45	3147.5	3152.5	122	12	8	M10×1	2150
