719系列角接触球轴承

作者：ZLYQX 浏览量：发布日期：2024-03-26

角接触球轴承的套圈与球之间有接触角，标准接触角为15/25和40度三种，接触角越大则轴向负荷能力越大，接触角越小则越有利于高速旋转，单列轴承可承受径向负荷与单向轴向负荷，DB组合、DF组合及双列角接触球轴承可承受径向负荷与双向轴向负荷，DT组合适用于单向轴向负荷较大、单个轴承的额定负荷不足的场合，高速用ACH型轴承，球径小、球数多，大多用于机床主轴。

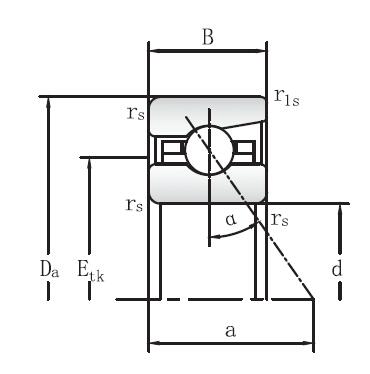

型号 Bearings	尺寸 Dimensions					安装尺寸 Assemnly Dimensions					载荷 Loading		极限转速 RPM		重量 Weight
	尺寸 Dimensions					安装尺寸 Assemnly Dimensions					载荷 Loading		极限转速 RPM
	d	D	B	rsmin	r1smin	da	Da	ra	rb	Etk	Cdyn	C0stat	Grease	Oil
	mm	mm	mm			h12	H12	max	max		kN	kN	min-1	minimal	kg
71900	10	22	6	0.3	0.3	13	19.5	0.3	0.3	15.2	3	1.53	70000	110000	0.009
71901	12	24	6	0.3	0.3	15	21.5	0.3	0.3	17.2	3.35	1.86	60000	90000	0.01
71902	15	28	7	0.3	0.3	18	25.5	0.3	0.3	20.9	5	2.9	50000	75000	0.02
71903	17	30	7	0.3	0.3	20	27.5	0.3	0.3	22.2	5	3	43000	63000	0.02
71904	20	37	9	0.3	0.3	24	33.5	0.3	0.3	26.8	6.95	4.4	36000	53000	0.03
71905	25	42	9	0.3	0.3	29	38.5	0.3	0.3	31.8	7.8	5.5	30000	45000	0.04
71906	30	47	9	0.3	0.3	34	43.5	0.3	0.3	36.8	8.15	6.3	26000	40000	0.05
71907	35	55	10	0.6	0.6	40	51.5	0.6	0.6	44	11	9	22000	36000	0.07
71908	40	62	12	0.6	0.6	45	58.5	0.6	0.6	49.1	16.6	13.2	20000	34000	0.11
71909	45	68	12	0.6	0.6	50	63.5	0.6	0.6	54.4	17.6	15	18000	30000	0.13
71910	50	72	12	0.6	0.6	55	67.5	0.6	0.6	58.9	18	15.6	16000	26000	0.13
71911	55	80	13	1	1	60	75.5	0.6	0.6	65.1	21.6	19.3	15000	24000	0.18
71913	65	90	13	1	1	70	85.5	0.6	0.6	75.1	24.5	24	14000	22000	0.2
71914	70	100	16	1	1	76	94.5	0.6	0.6	82.2	33.5	32.5	13000	20000	0.33
71915	75	105	16	1	1	81	99.5	0.6	0.6	87.2	34	34.5	12000	19000	0.35
71916	80	110	16	1	1	86	104	0.6	0.6	92.2	34.5	36	12000	19000	0.37
71917	85	120	18	1.1	1.1	92	114	0.6	0.6	99.2	45	46.5	11000	18000	0.53
71918	90	125	18	1.1	1.1	97	119	0.6	0.6	104.2	45.5	49	10000	17000	0.55
71919	95	130	18	1.1	1.1	102	124	0.6	0.6	109.2	46.5	51	9500	16000	0.58
71920	100	140	20	1.1	1.1	107	133	0.6	0.6	117.2	58.5	64	9000	15000	0.79
71921	105	145	20	1.1	1.1	112	138	0.6	0.6	121.2	58.5	64	8500	14000	0.8
71922	110	150	20	1.1	1.1	117	143	0.6	0.6	126.2	58.5	67	8000	13000	0.8
71924	120	165	22	1.1	1.1	128	157	0.6	0.6	138.2	69.5	80	6700	10000	1.2
71926	130	180	24	1.5	1.5	139	171	0.6	0.6	150.2	81.5	95	6000	9000	1.5
71928	140	190	24	1.5	1.5	149	181	0.6	0.6	160.2	85	102	5600	8500	1.6
71930	150	210	28	2	1	160	199	1	1	174.3	114	134	5000	7500	2.5
71932	160	220	28	2	1	170	209	1	1	184.3	125	150	5000	7500	2.7
